Célula de Carga tipo Manilha Instrumentada BK Series

Precisão e Segurança no Içamento de Cargas

A HFN Sensors é referência no desenvolvimento de soluções para monitoramento e segurança de içamento de cargas, oferecendo produtos de alta tecnologia para os setores industrial, offshore, portuário e de movimentação de materiais.

A manilha instrumentada BK Series (Load Shackle) é um tipo de célula de carga que é integrada em uma manilha de carga padrão para medir carga ou força aplicada. Esses dispositivos são amplamente utilizados em conjunto com equipamentos de movimentação de carga, içamento e testes de carga com bolsas d’água para garantir segurança e eficiência em diversas indústrias, como marítima, construção civil, petróleo e gás e manufatura industrial.

Projetada para suportar ambientes exigentes, essa tecnologia inovadora permite o monitoramento em tempo real, prevenindo sobrecargas e otimizando a gestão de equipamentos.

Por que escolher a Manilha de Instrumentada de Carga BK Series?

Medição de carga integrada de alta precisão

O pino da manilha é substituído por um eixo dinamométrico (Load Pin), que mede a força aplicada à manilha com alta acurácia.

Opções com ou sem fio (Wireless)

A células de carga BD Series possuem um sistema robusto de telemetria sem fio para transmissão de dados em tempo real.

Construção robusta e durável

Projetadas para ambientes agressivos, geralmente são fabricadas em aço inoxidável de alta resistência ou aço de liga. Ideal para içamento de cargas pesadas, reboques, movimentação industrial e offshore.

Fácil integração

Compatível com acessórios de movimentação de carga e ganchos. Fornece leituras de carga precisas, geralmente com uma precisão de 1% ou mais da capacidade total.

Monitoramento em tempo real

Tecnologia de sensores que garante segurança e precisão operacional.

Versatilidade

Aplicação em cintas de elevação, cabos de aço, correntes e pontes rolantes. Disponíveis em vários tamanhos e capacidades de carga, variando de algumas toneladas a centenas de toneladas.

Células de Carga BK Series

Células de Carga Tipo Manilha Instrumentada BK-Series – Precisão e Segurança para Grandes Cargas

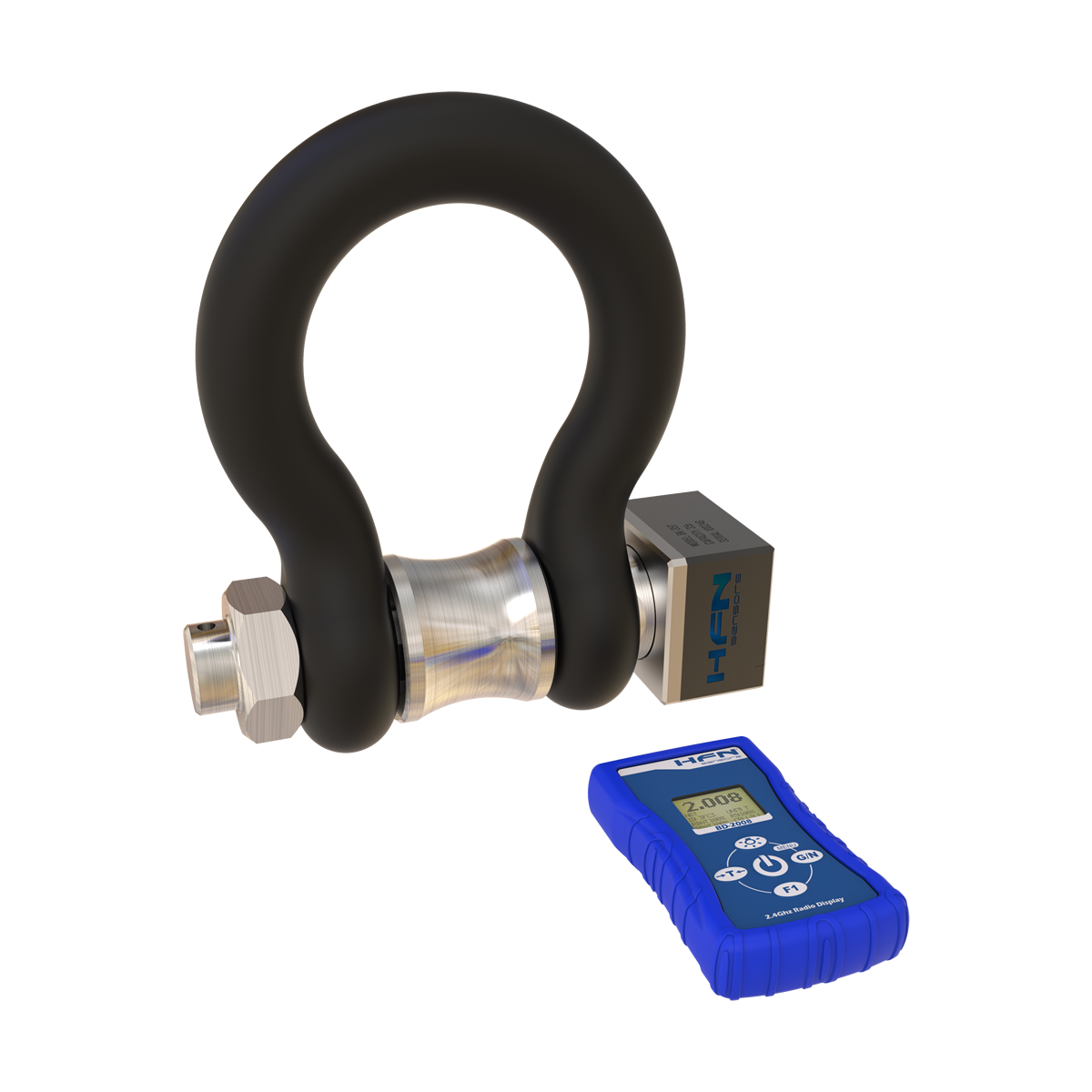

As células de carga tipo Manilha Instrumentada BK-Series (Load Shackles) apresentam peso total e altura de conjunto reduzidos, proporcionando uma excelente solução para aplicações com altura livre reduzida e altas capacidades. Destacam-se pela robustez, alta precisão e versatilidade, com capacidades que variam de 5t a 1000t.

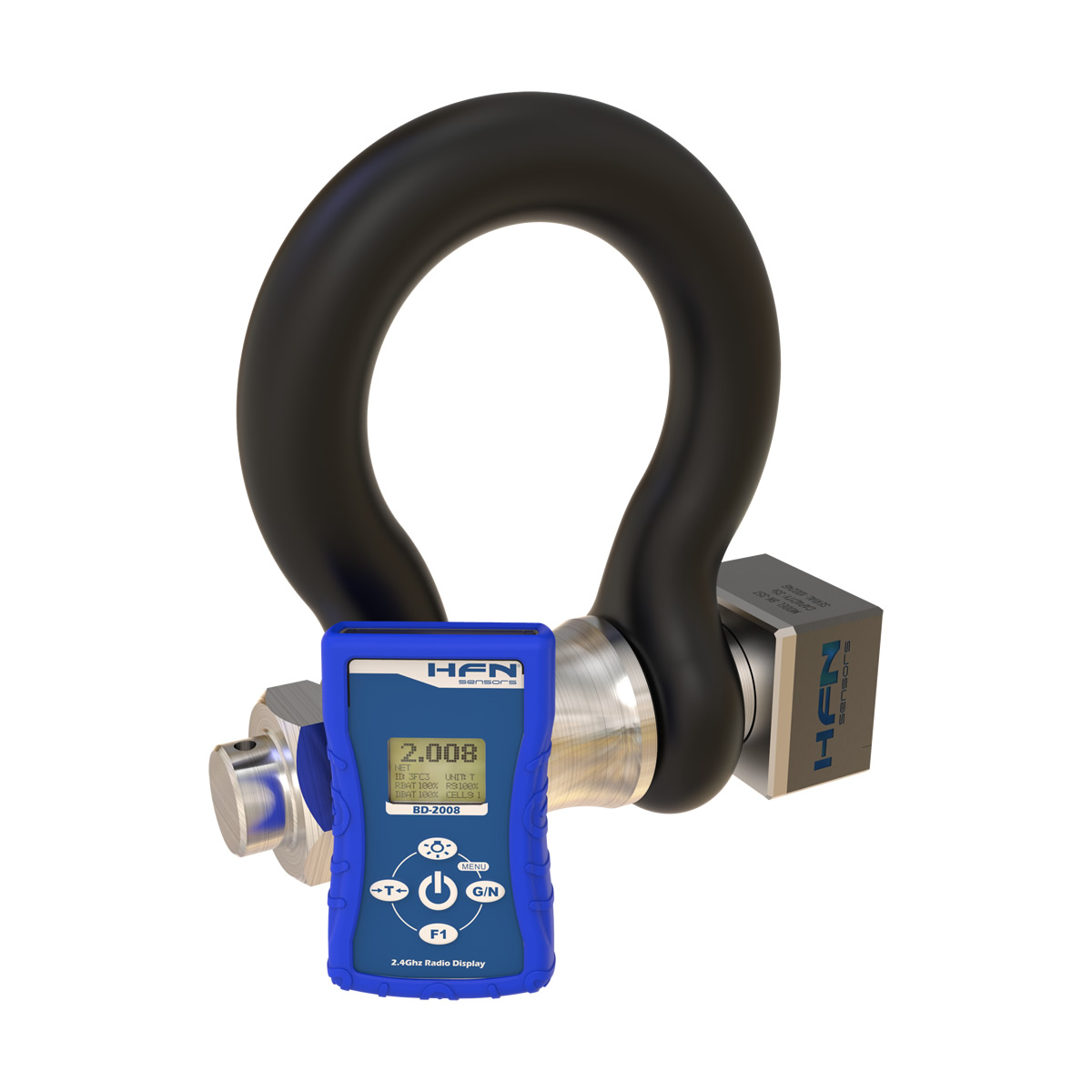

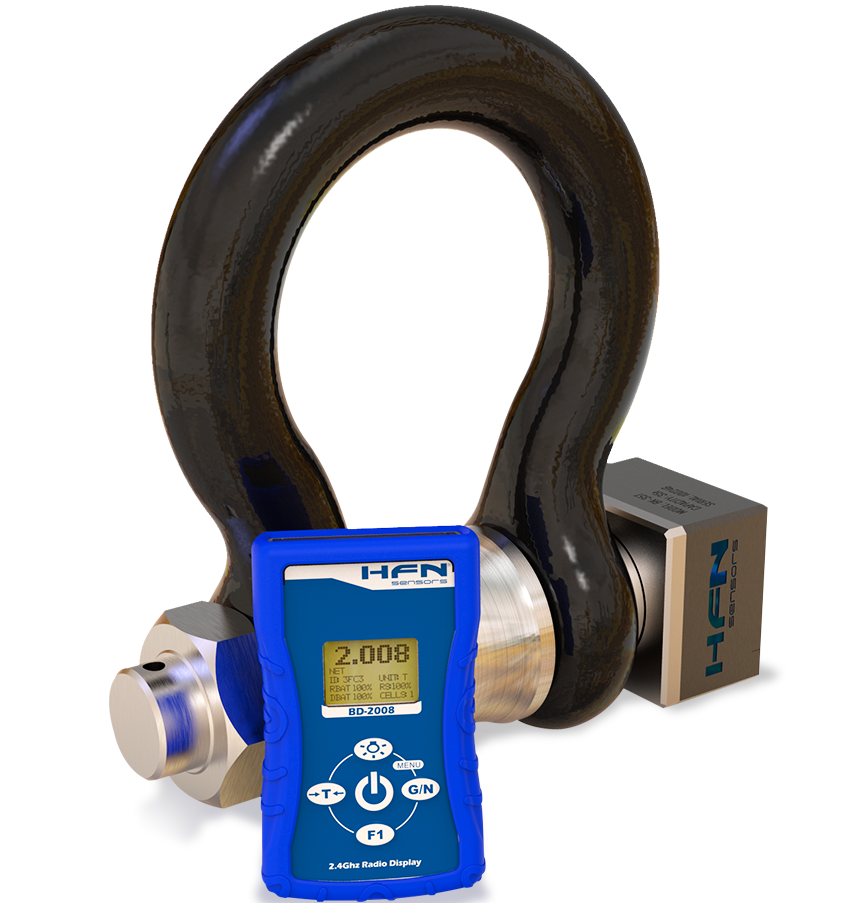

A célula de carga BK Series da HFN Sensors incorpora sensores avançados integrados a uma manilha que medem a força aplicada, garantindo segurança e eficiência operacional. Esse sistema evita sobrecargas e falhas estruturais, reduzindo riscos e aumentando a vida útil dos equipamentos. Acompanham o indicador BD-2008 2.4 GHz, que oferece comunicação sem fio para facilitar a operação.

Todos os conjuntos são fornecidos com certificação de calibração RBC ou rastreada ao Inmetro, com garantia válida por um ano. Adicionalmente, são providos de case de transporte, pilhas e manual do usuário para assegurar uma instalação ágil e eficiente.

Cada modelo é minuciosamente estudado através de técnicas avançadas de cálculos de engenharia e usinadas com grande precisão, garantido o mínimo de concentração de tensões, maximizando a resistência e garantindo alto fator de segurança. O projeto proporciona uma relação incomparável de classe de resistência e peso.

O sistema de transmissão sem fio BD-2008 Series é configurado e calibrado em software toolkit de fácil uso. Modernos software com gráficos e gravação de dados (data logging) são fornecidos gratuitamente.

Especificações Técnicas

Pino sob cisalhamento duplo;
Fabricado em Aço Inox e/ou Aço Liga reves. níquel;
Temperatura compensada, resistente à corrosão;
Projeto robusto com carga de ruptura >300% Fnom (>500% disponível);
Proteção IP 65 (IP67/68 disponível);
Indicador Wireless BD-2008 2.4 Ghz;
Alimentação por pilhas alcalinas AA

Capacidades disponíveis

As células de carga BK Series operam em diversas opções de tonelagem, partindo de células de carga para 5 toneladas até células de carga para 1.000 toneladas (mil toneladas) ou mais sob consulta.

Especificações sujeitas a alterações sem aviso prévio.

Principais características da Manilha Instrumentada BK Series

Capacidades variadas

Disponível para diferentes capacidades, incluindo manilhas de 5 a 1000 toneladas.

Compatibilidade

Projetada para uso com diversos tipos de acessórios de movimentação de carga, anelões, cabos de aço, correntes e cintas de elevação.

Alta resistência

Materiais de qualidade superior que garantem durabilidade e segurança.

Sensoriamento de carga integrado

Permite monitoramento remoto e otimização das operações.

Diversas aplicações

Manilhas para guindastes, reboques, pontes rolantes, içamento de carga e movimentação de materiais, offshore e aplicações marítimas.

Variedade de aplicações

Pinos de carga biaxiais (biaxial load pins) com possibilidade de múltiplas pontes e amplificadores integrados, nossa tecnologia atende às demandas mais desafiadoras.

Aplicações da Série BK

Aplicações da Célula de Carga tipo Manilha de Içamento

As células de carga Série BK da HFN Sensors são projetadas para atender a uma ampla gama de aplicações industriais, garantindo medições confiáveis e de alta precisão. Conheça algumas das principais aplicações que tornam nossas células de carga indispensáveis para seu negócio:

Monitoramento de carga de guindaste e guincho

Garantir operações de elevação seguras monitorando cargas em tempo real.

Reboque e amarração

Usado em aplicações marítimas para medir a tensão em linhas de amarração.

Teste de carga estrutural

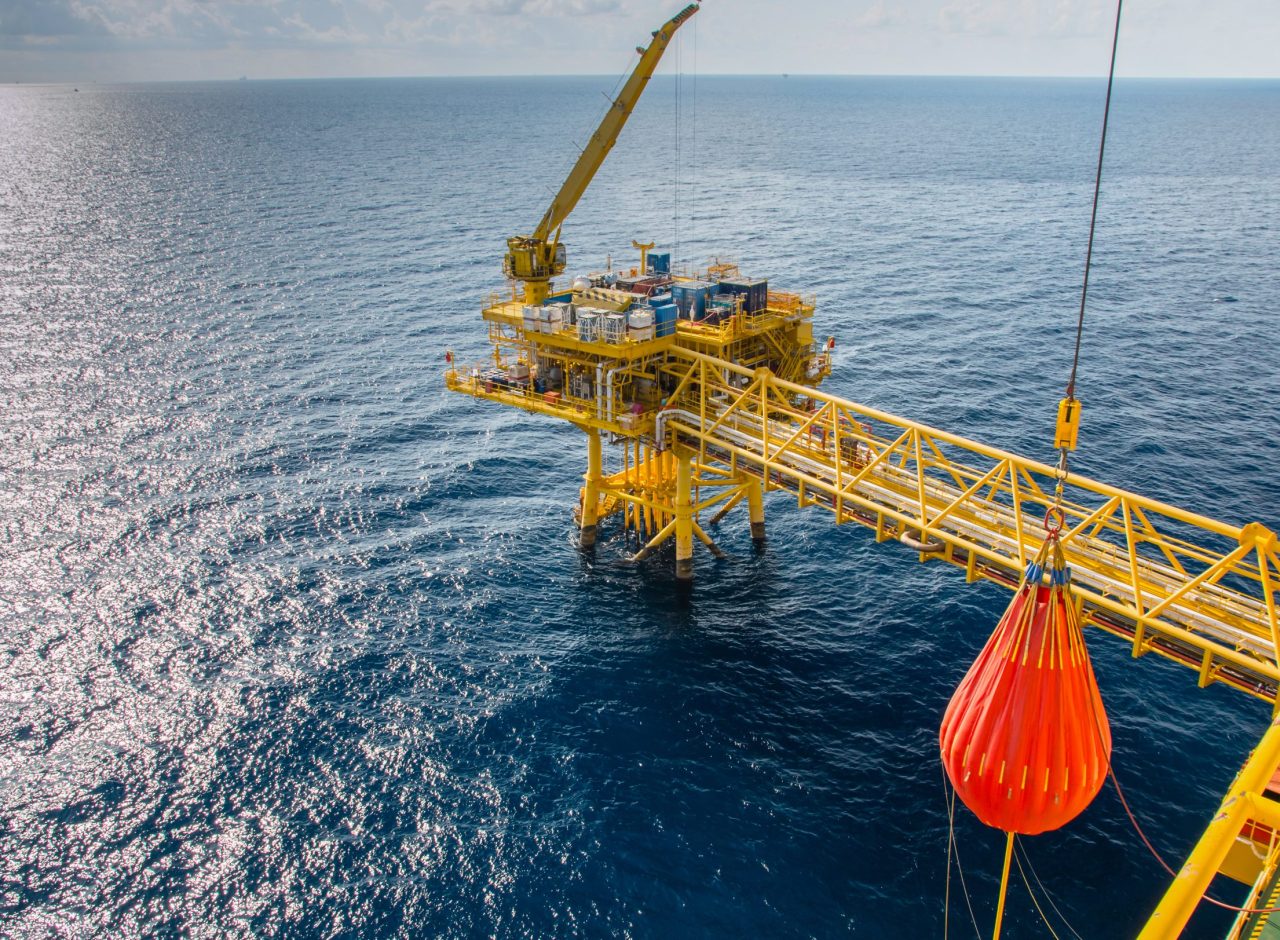

Testes de carga com bolsas d’água, pontes rolantes, guindastes em plataformas offshore, estruturas de grande porte etc.

Operações submarinas

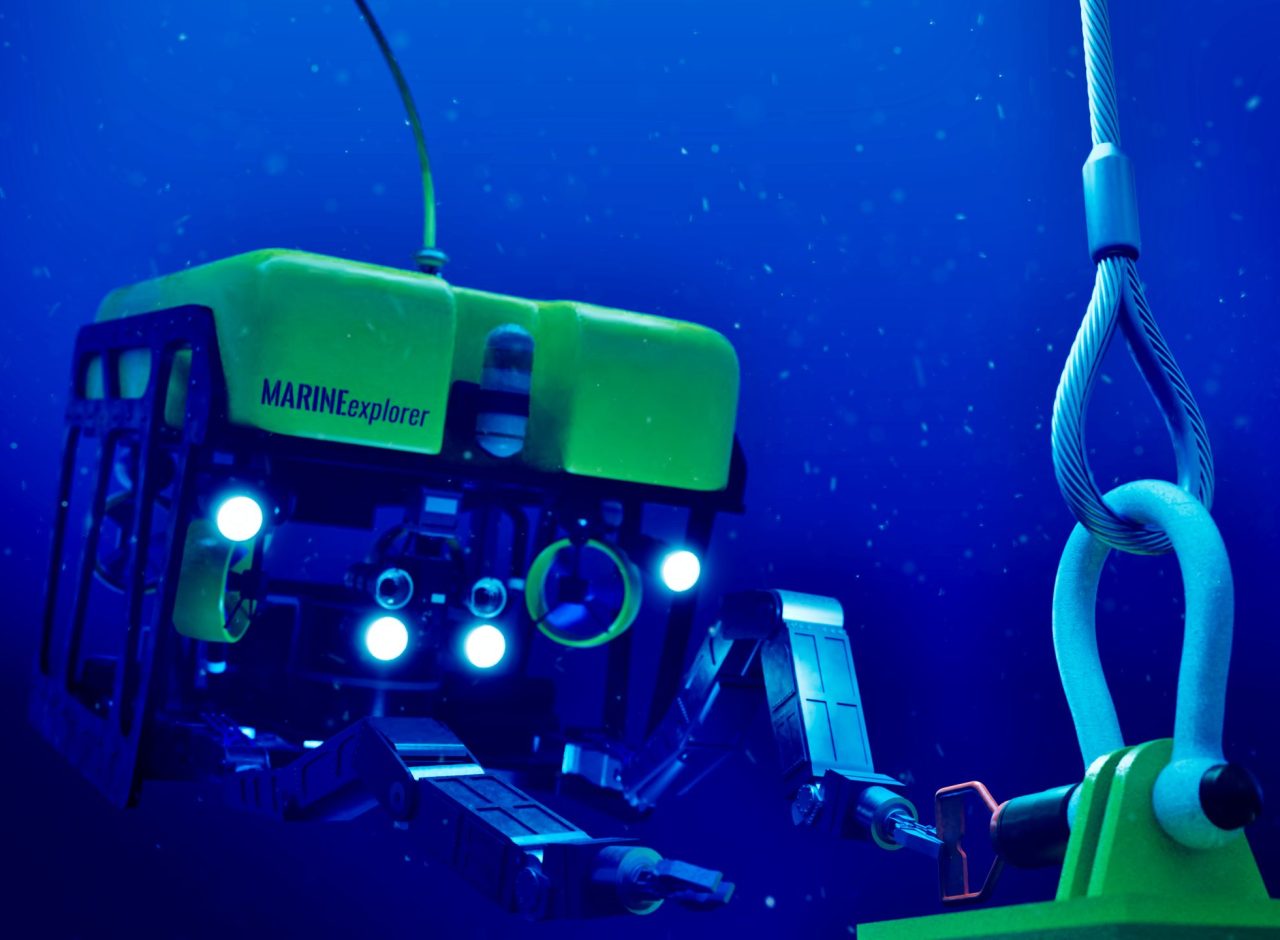

Manilhas de carga especializadas podem ser usadas debaixo d'água para aplicações offshore e ROV (veículo operado remotamente).

Sistemas de Elevação

Compatível com anelões, cabos de aço, cintas de elevação e correntes.

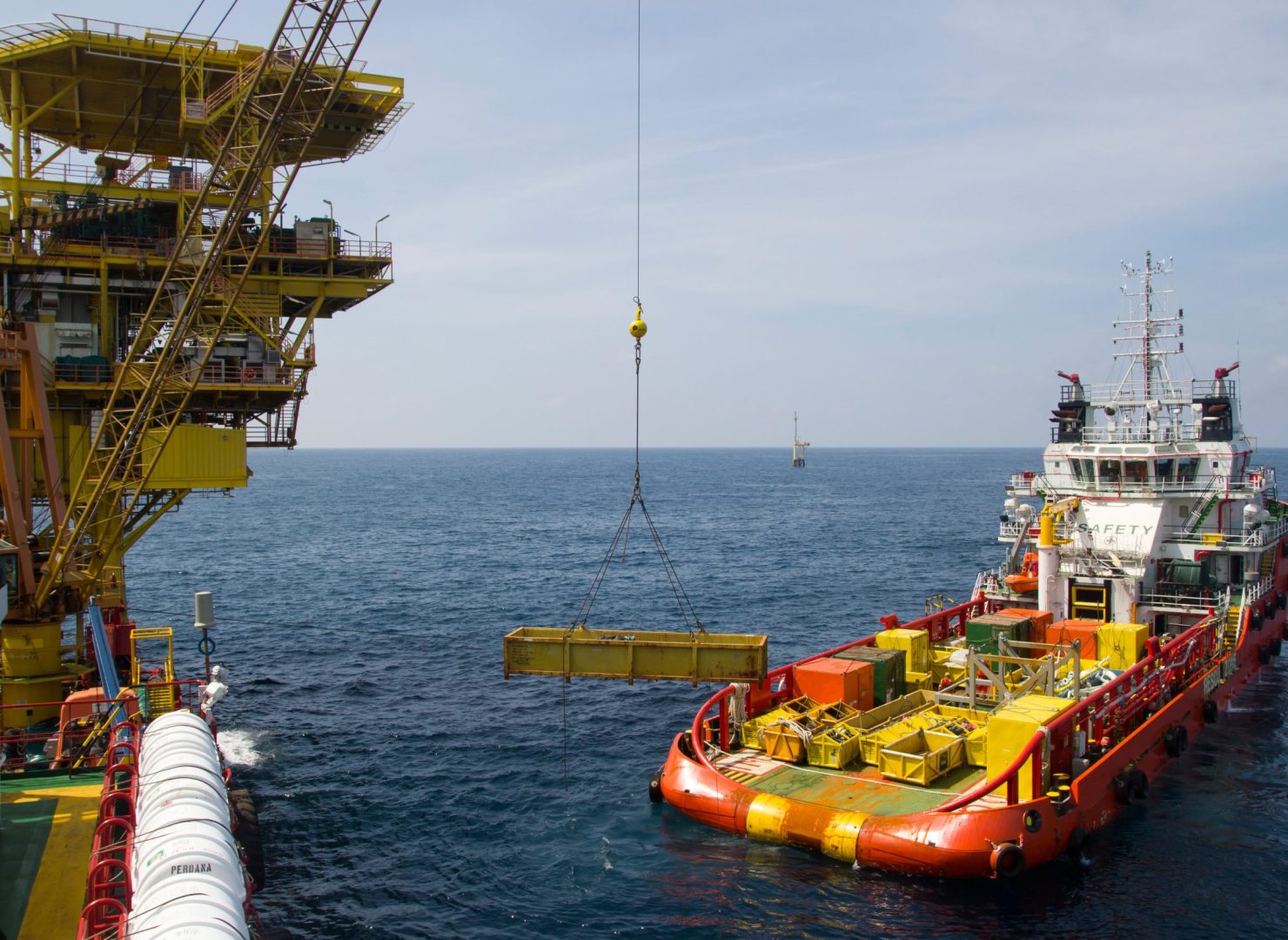

Portos e Offshore

Resistente a condições marítimas extremas.

Como funciona a Manilha Instrumentada BK Series?

Benefícios Exclusivos da HFN Sensors

Personalização: Desenvolvemos soluções sob medida para atender às necessidades exclusivas da sua operação.
Suporte técnico especializado: Nossa equipe está disponível para orientar desde a escolha do produto até a instalação e manutenção.
Onde comprar célula de carga com confiança? Adquira diretamente conosco para garantir o melhor custo-benefício e suporte completo.

Solicite seu orçamento ou datasheet

Não perca tempo procurando “onde comprar célula de carga”. Escolha a HFN Sensors para soluções confiáveis e tecnológicas. Nossas células de carga BK Series são ideais para otimizar suas operações com alta precisão e conectividade moderna.

Entre em contato hoje mesmo e descubra como a HFN Sensors pode revolucionar os sistemas de medição na sua empresa!
